最終效果

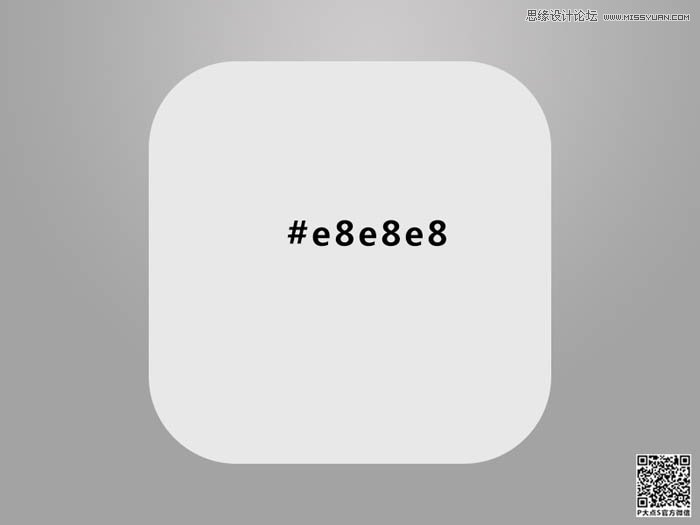

1、新建文檔，這里我用的是800*600像素，畫一個圓角矩形，顏色#e8e8e8。

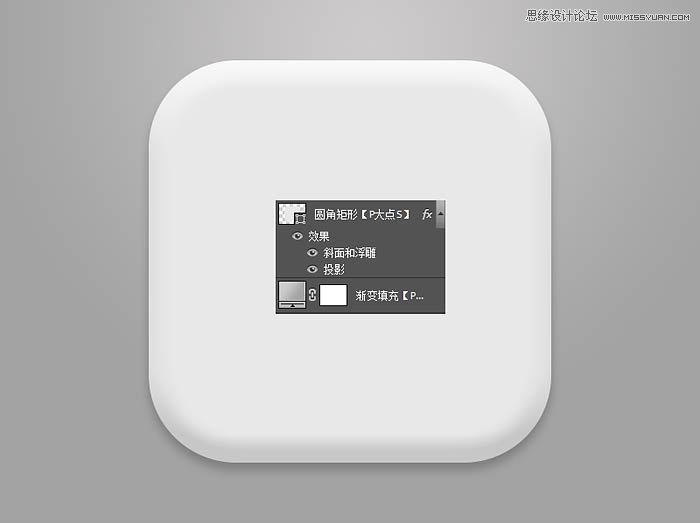

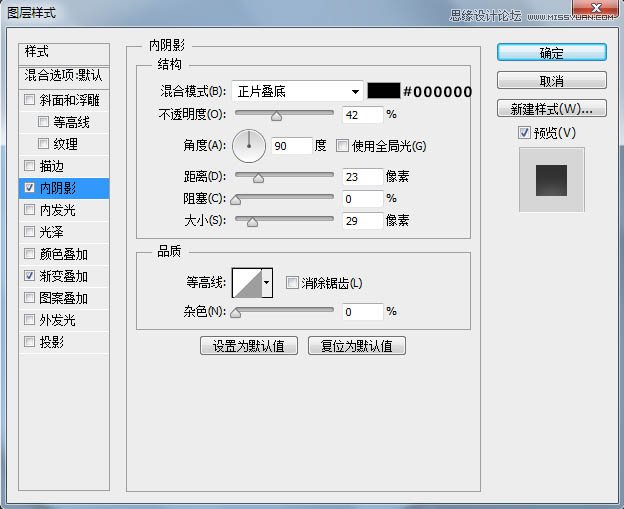

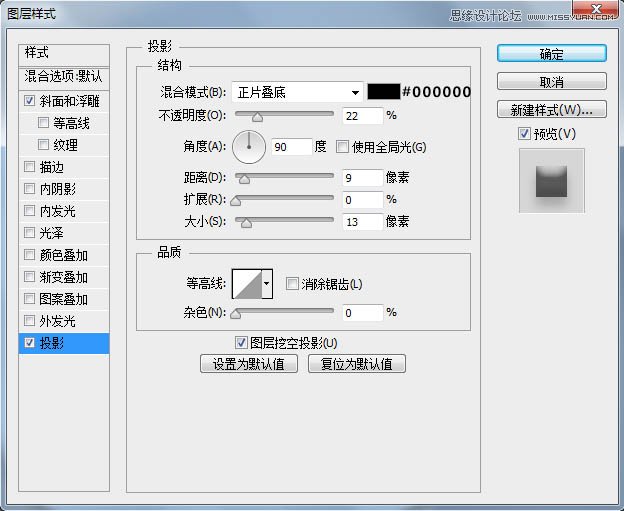

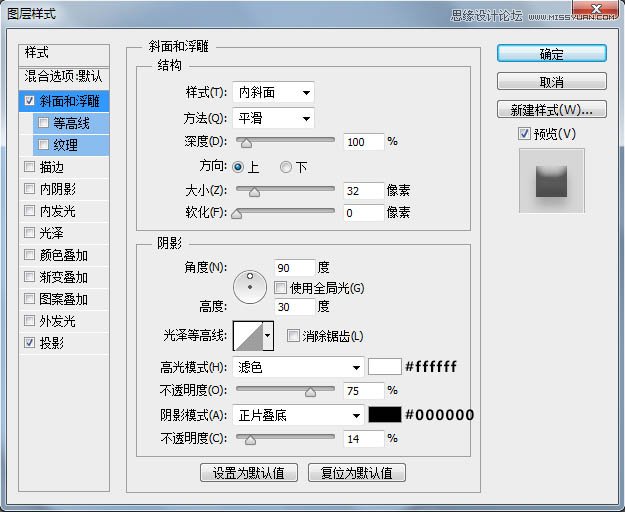

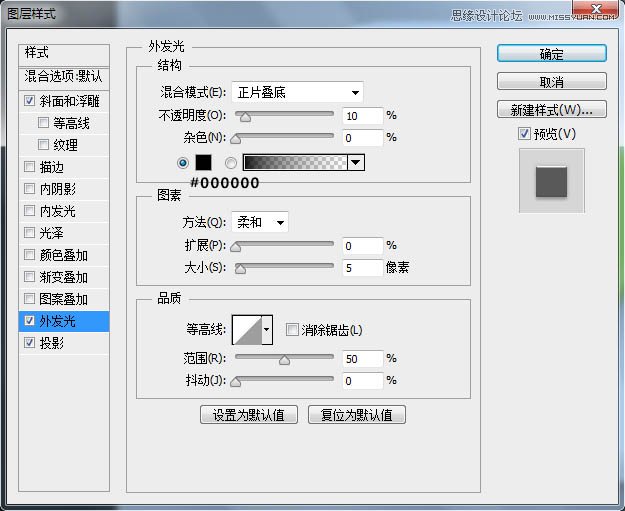

2、為這個圓角矩形添加一個圖層樣式。

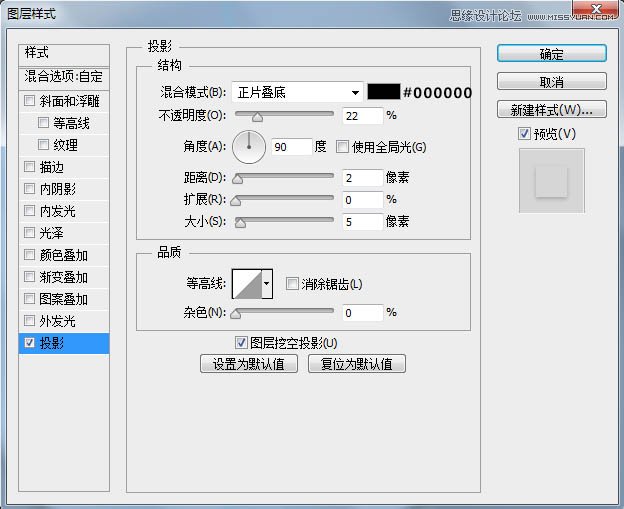

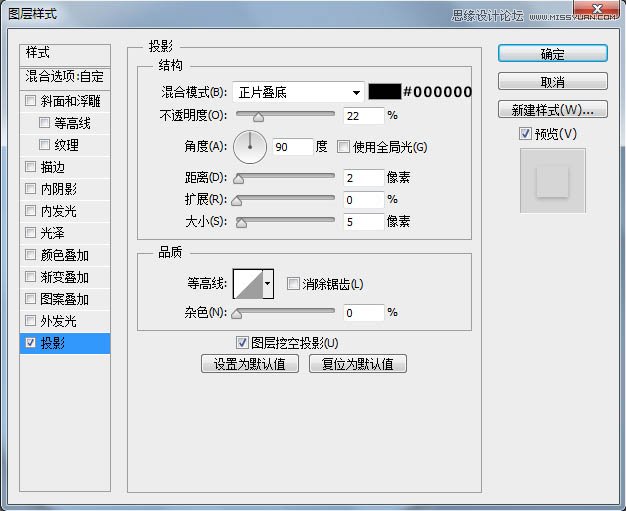

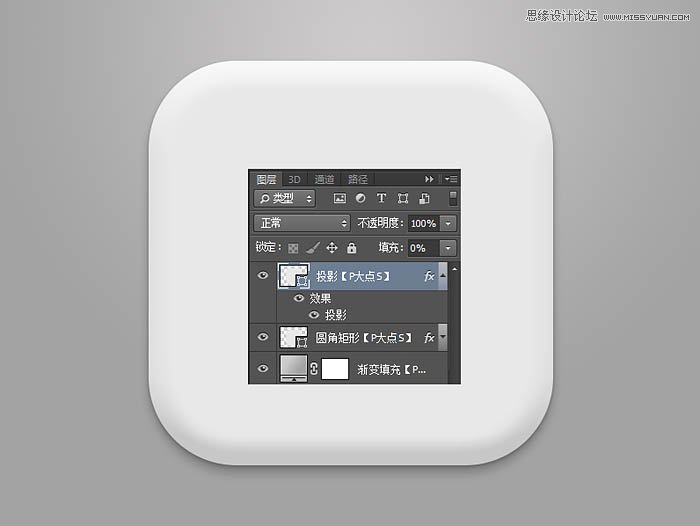

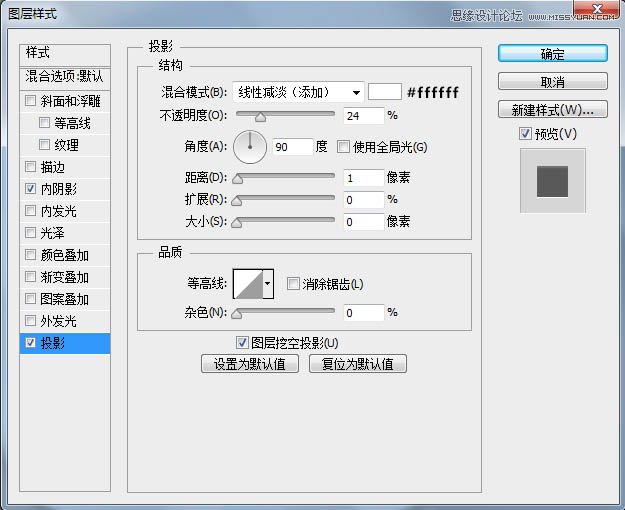

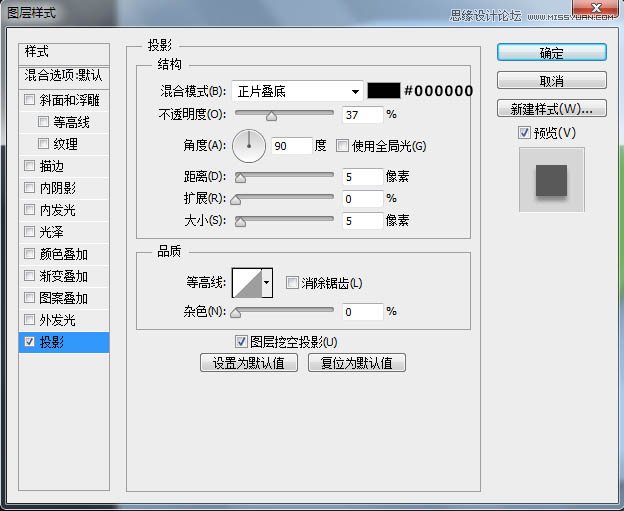

3、復制一層圓角矩形，將圖層的填充更改為0，添加一個投影樣式。

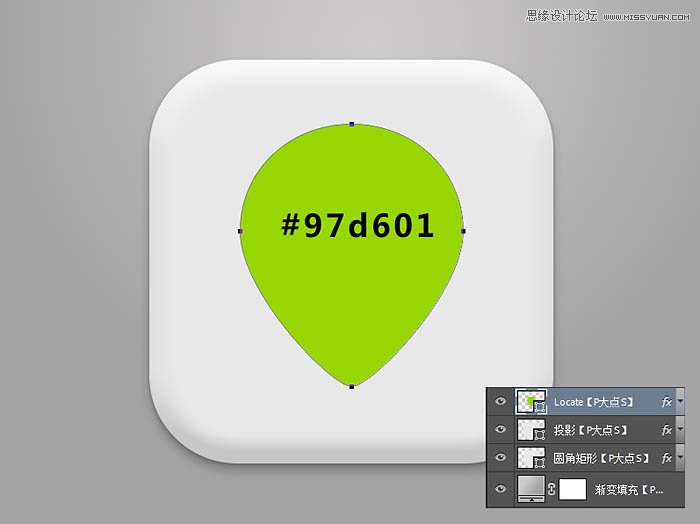

4、接下來，我們畫出定位的那個圖標的形狀來，顏色#97d601。

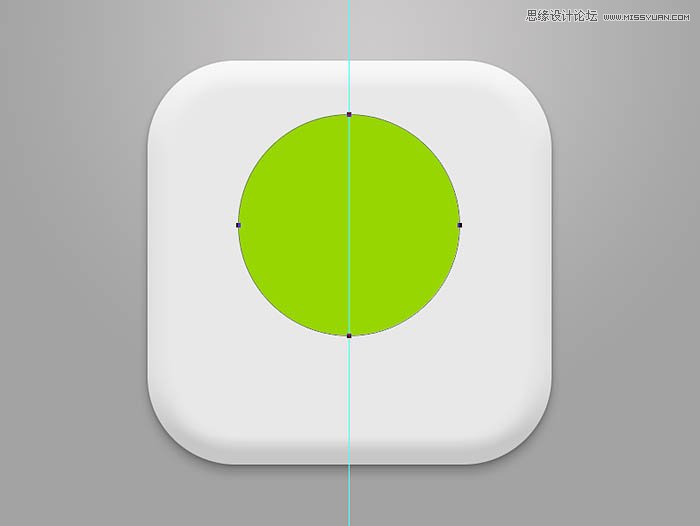

5、這個形狀，可能好多人會用圓加矩形去拼接，這里我講一下我用的方法。先把垂直居中參考線標注出來，畫一個正圓。

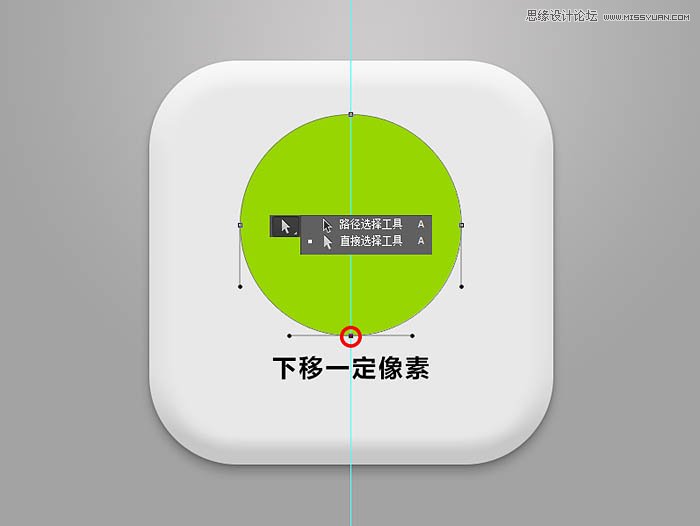

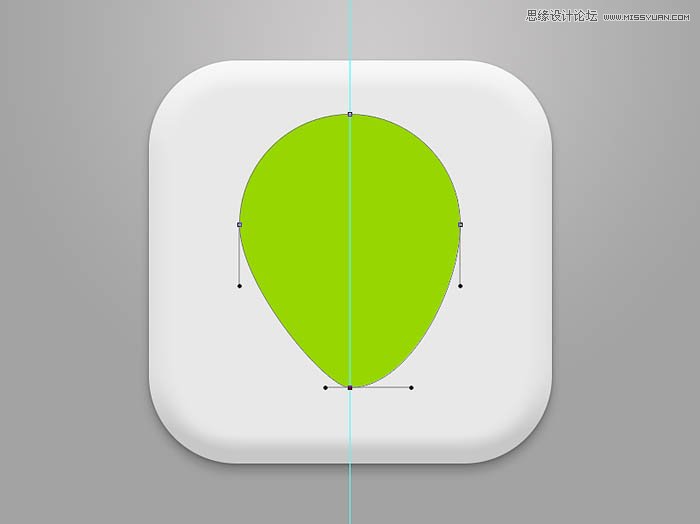

6、使用直接選擇工具，選擇住圖中紅圈的錨點，垂直下移一定的像素。

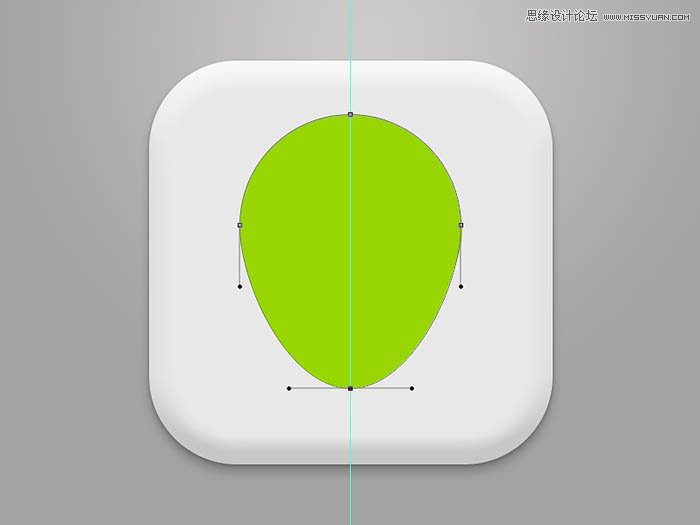

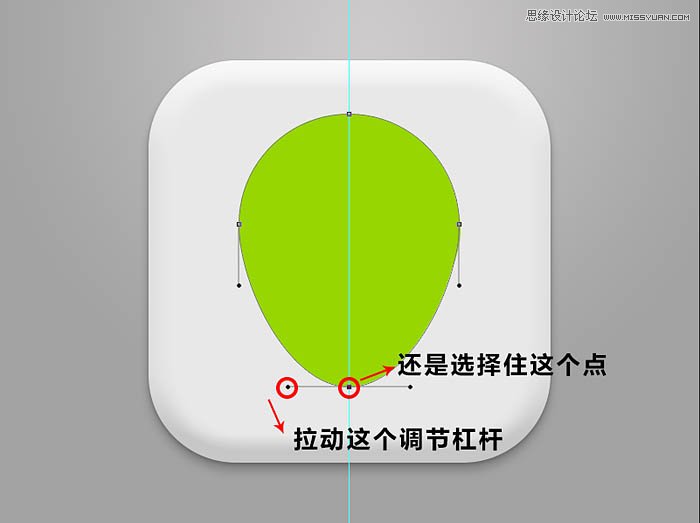

7、還是用直接選擇工具，選擇住這個錨點，我們會發現，出現了調節曲線片段的杠桿節點，水平向左移動一定像素。

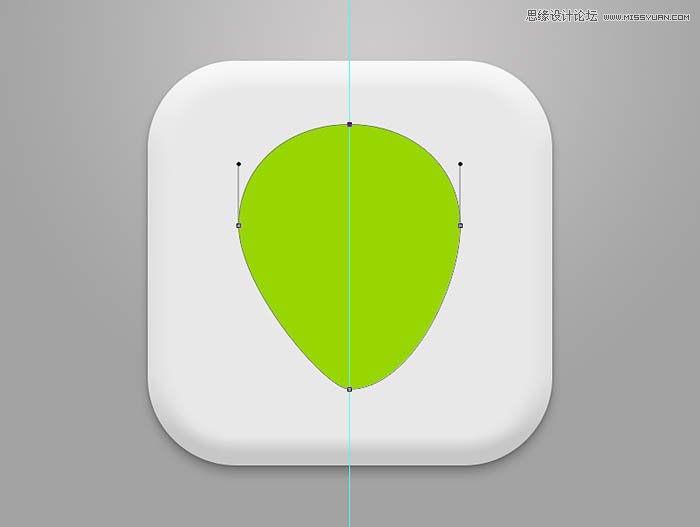

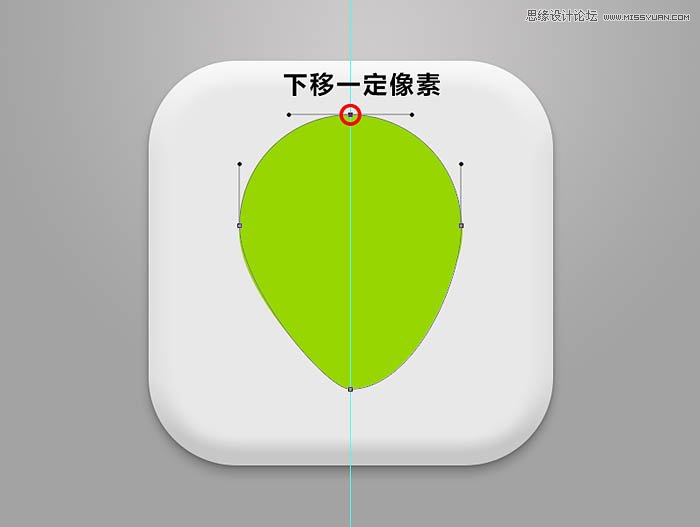

8、因?yàn)椋蚁胱龀梢粋€(gè)立體的圖標，所以，最頂上的錨點，我們也適當向下移動一點，把圓壓扁。

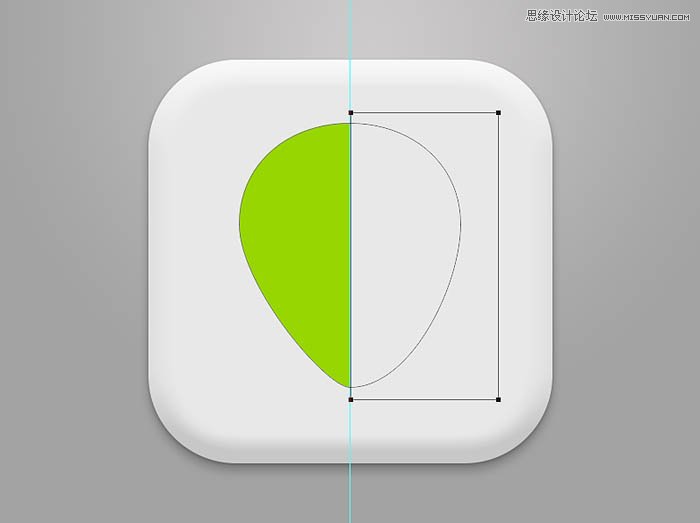

9、OK，現在我們已經完成了左邊部分的調節，如果還是按照這個方法去調節右邊，不好精確控制，無法保證百分百的對稱，所以，我畫了一個矩形，對齊垂直居中的參考線，模式減去。

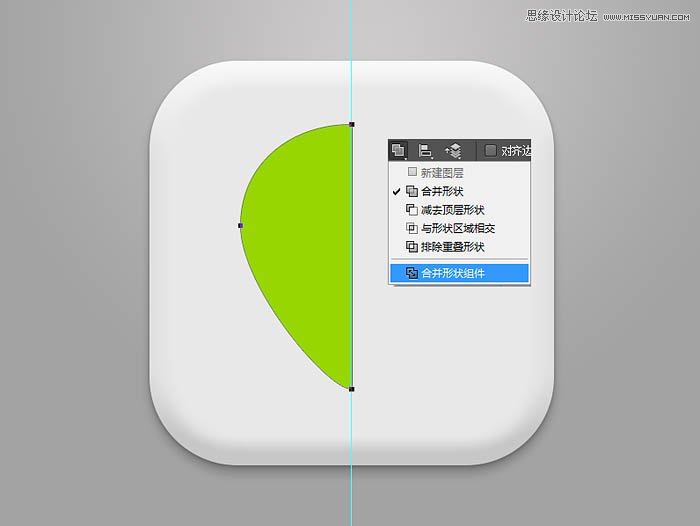

10、選擇住矩形的路徑和圓形變形后的路徑，合并形狀組件。

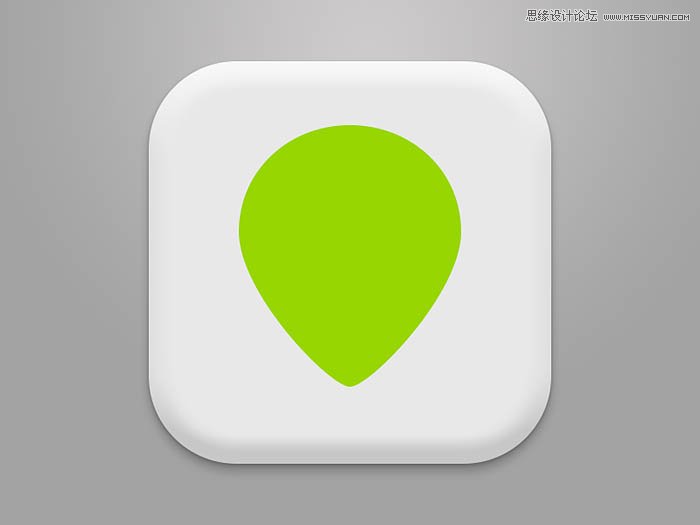

11、復制這個一半的形狀，水平翻轉，移動到右邊，保持其切面與參考線貼合，選擇住這兩個一半的形狀，再次合并形狀組件，這樣我們就徹底的得到了一個對稱的形狀圖標了。

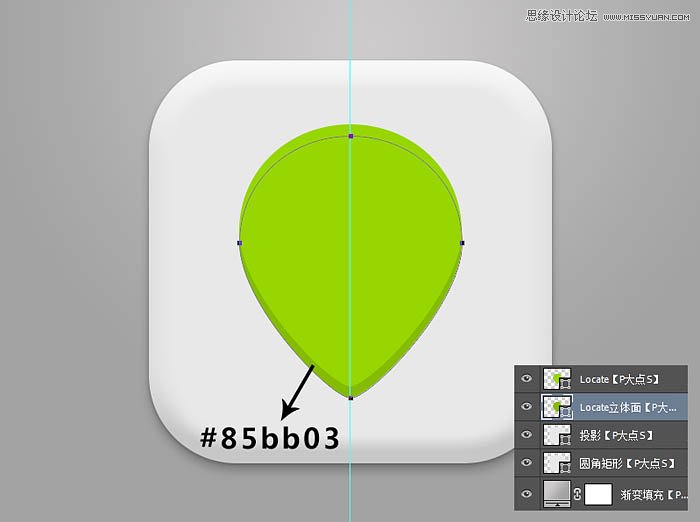

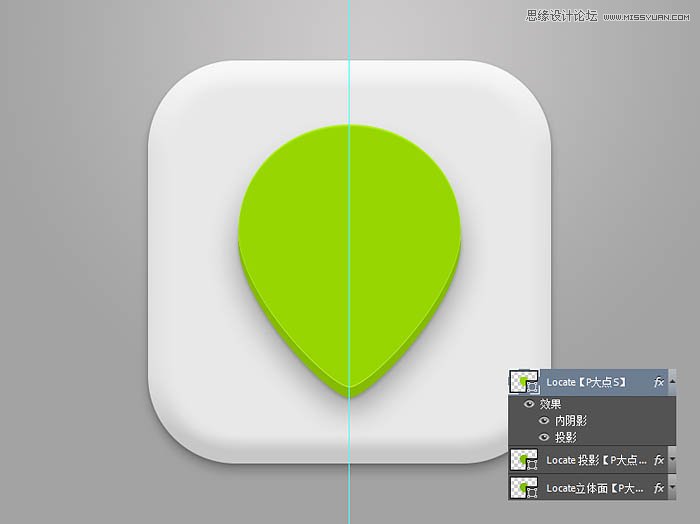

12、復制一層定位的形狀，置于這層的下層，更改顏色為#85bb03，我們來構建立體面。

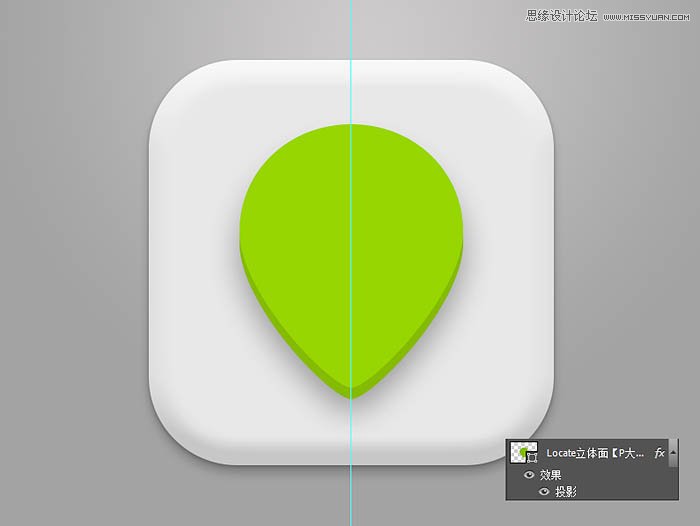

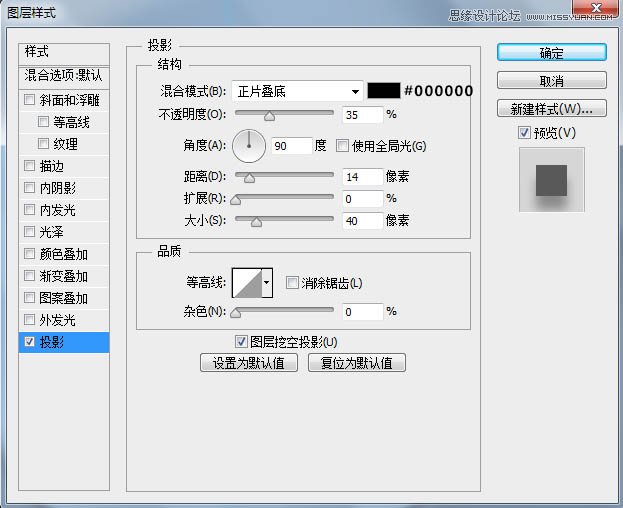

13、OK，現在我們開始細化圖標，首先我們先為最下層的立體面添加一個投影。

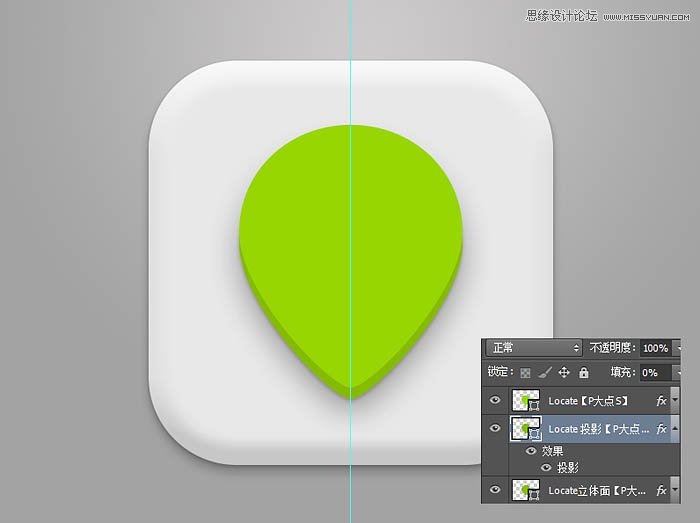

14、復制一層這個立體面，將圖層的填充更改為0，添加一下投影樣式，完善投影。

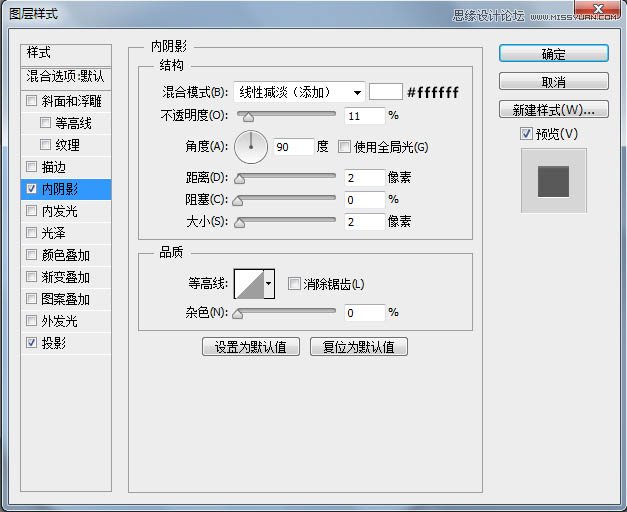

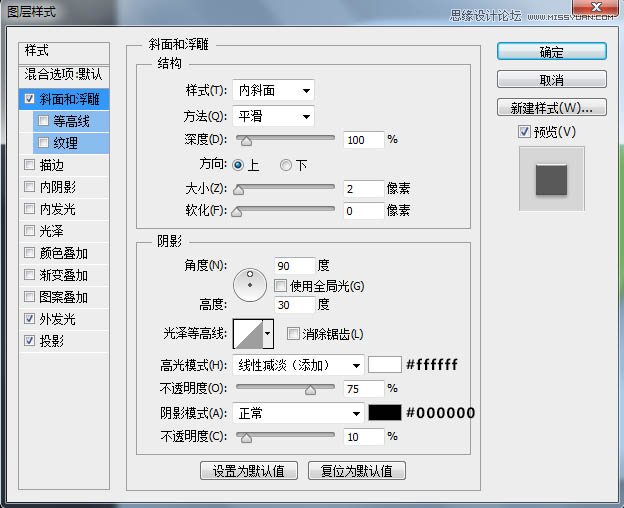

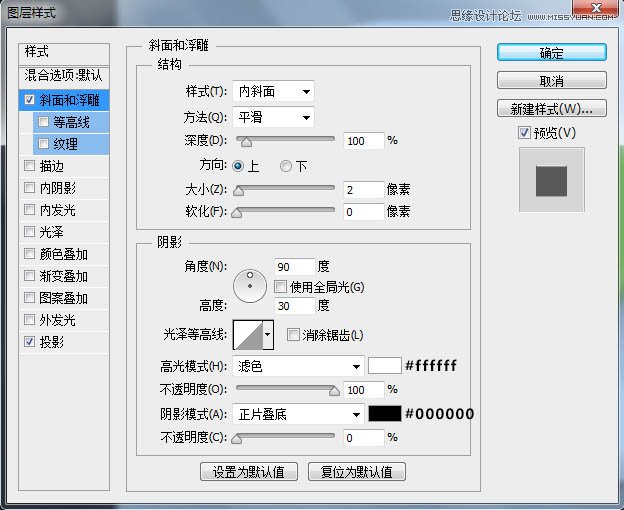

15、現在回到圖標形狀圖層，添加圖層樣式。

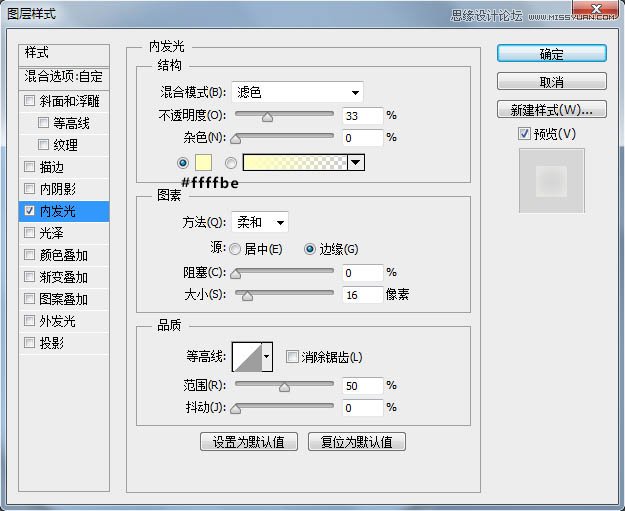

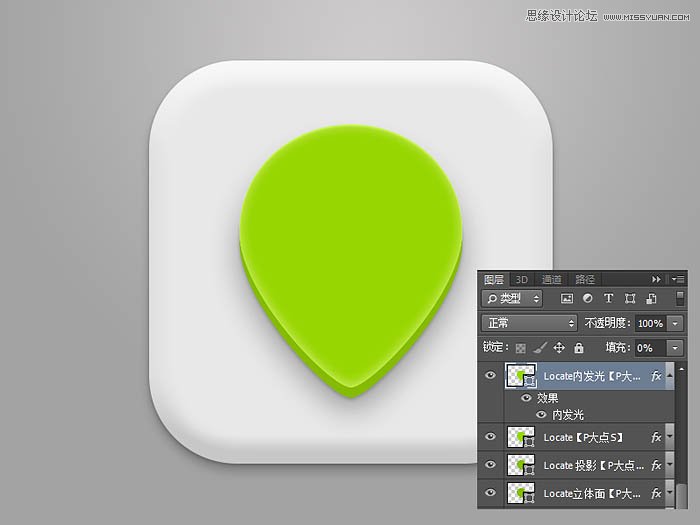

16、復制一層圖標主體，將圖層填充更改為0，添加一個內發光。

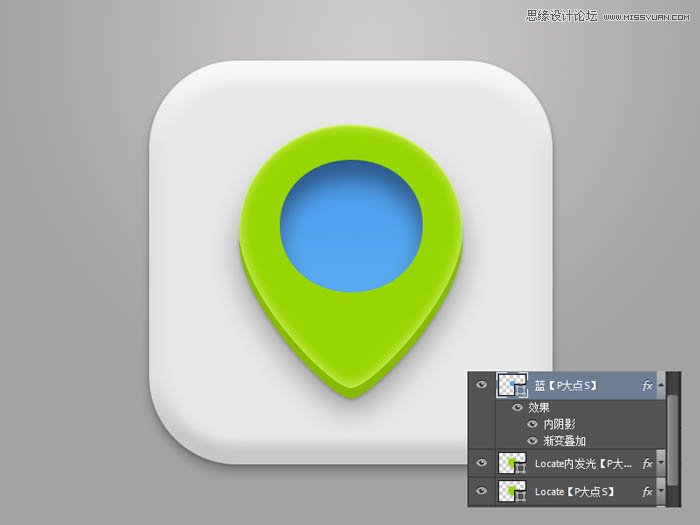

17、設置前景色為#52a5ef，畫一個藍色的橢圓，并添加一個圖層樣式。

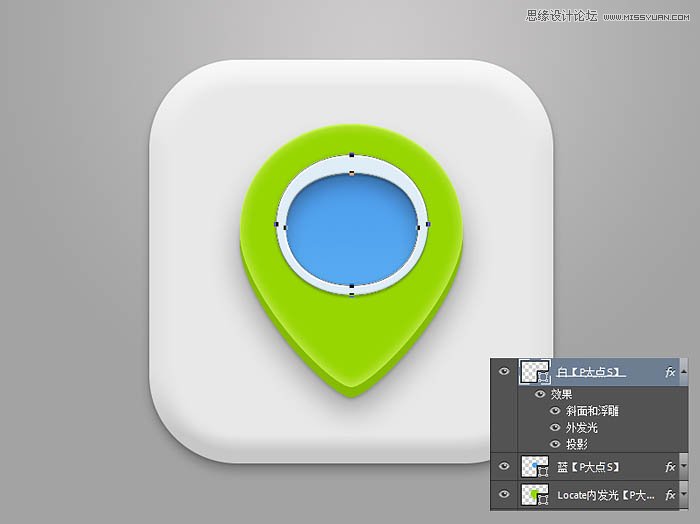

18、還是使用橢圓工具，畫出下圖中的圓環，(簡單的兩個圓相減，別告訴我不會畫)，添加一個圖層樣式。

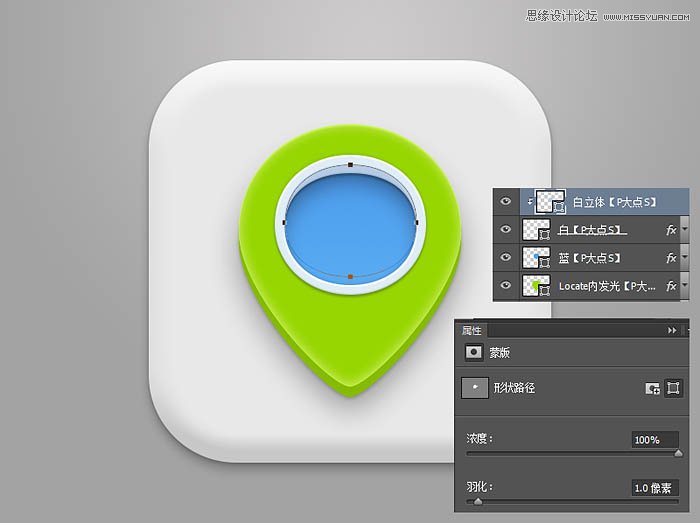

19、設置前景色為#b5cbe5，還是畫一個橢圓，創建剪貼蒙版，構建白色圓環的立體感。為避免邊緣的生硬，我在屬性面板中設置了1像素的羽化。

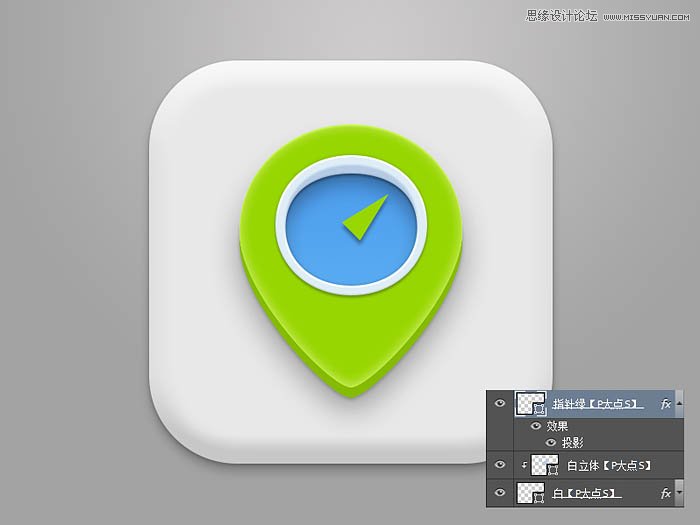

20、下面，我們開始畫指針，三角形而已，不用多說吧，顏色#97d601，添加一個投影。

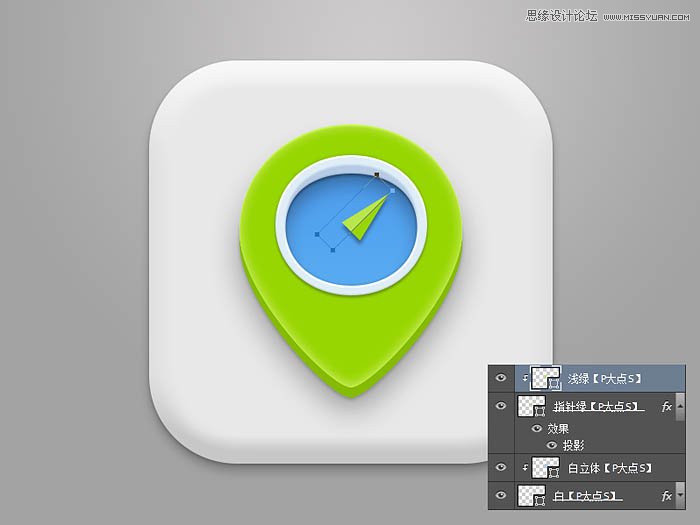

21、綠色指針的高光，我們畫一個矩形，旋轉，將顏色更改為#b8e64a，創建剪貼蒙版。

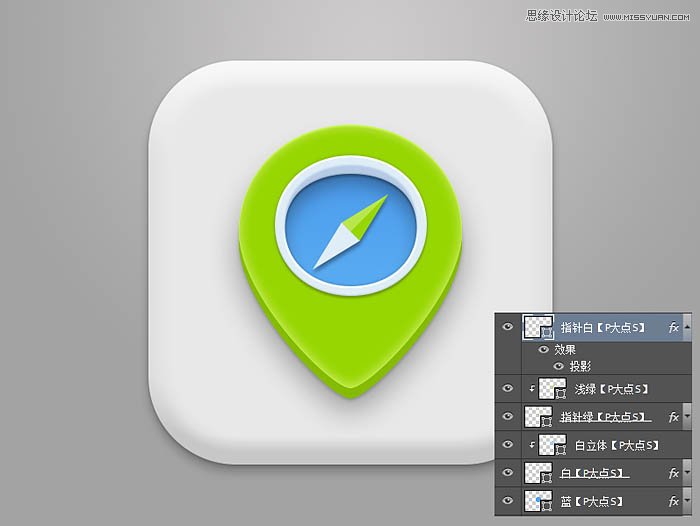

22、白色的指針，跟綠色的指針是一樣做法的，同樣也添加一個投影樣式。

23、最后，我們來畫指針中間的圓心，畫一個正圓形，顏色為#dfedf6，并添加一個圖層樣式。

最終效果：
