制作流程圖其實并不需要用到專業的流程圖工具，如果只是一般的流程圖，我們也可以直接通過word來制作，那么word如何制作流程圖呢?接下來我們就一起來了解一下吧。

word制作流程圖——流程圖如何用word制作

制作步驟開始：

1、單擊“繪圖”工具欄上的“自選圖形”，然后選擇“流程圖”，這里就可以看到眾多制作流程圖時所用到的形狀了，大家可以選擇自己喜歡的的形狀;

2、單擊要繪制流程圖的位置，此時會出現個虛框

3、在繪圖畫布上插入你選擇的圖形，然后插入;

4、此時，我們再重復上述步驟，插入多種不同的圖形，

5、接下來，要做什么呢?既然是流程圖，自然是要建立各種圖形之間的連接了。這里我們使用Word提供的一個非常好用的自選圖形——連接符來建立連接。什么是連接符?你希望使用線條來連接形狀并保持它們之間的連接嗎?這就是連接符的作用。連接符看起來像線條，但是它將始終與其附加到的形狀相連。也就是說，無論你怎樣拖動各種形狀，只要它們是以連接符相連的，就會始終連在一起;

在Word提供了三種線型的連接符用于連接對象：直線、肘形線(帶角度)和曲線;

選擇連接符自選圖形后，將鼠標指針移動到對象上時，會在其上顯示藍色連接符位置，這些點表示可以附加連接符線的位置;

6、我們首先用帶箭頭的肘形線連接符和直線連接符將圖形連接到一起，如圖;

7、這時發現你需要將最下面的矩形向下挪動一點，因此你拖動了這個矩形。發現了嗎?連接符在隨著矩形的拖動而有了變化。是的，它始終沒有離開矩形;

8、當然，你也可能發現有一條連接符連接錯了地方，需要調整一下。該怎么做呢?你需要先解除連接符的鎖定。具體操作方法是：

(1)移動連接符的任一端點(對，就是那個紅色的端點)，則該端點將解除鎖定或從對象中分離;

(2)然后可以將其鎖定到同一對象上的其他連接位置;

9、接下來，我們需要在圖形中添加文字。用鼠標右鍵單擊形狀，單擊“添加文字”并開始鍵入?？梢允褂梦臋n的排版工具對文字進行居中、字體、顏色等屬性修改;

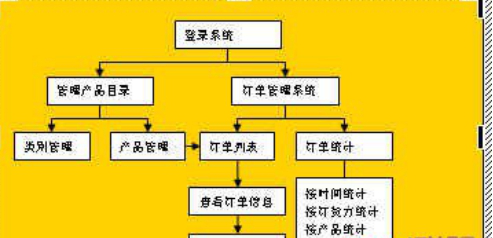

需要注意的是，在Word中不能向線段或連接符上添加文字，但可以使用文本框可在這些繪圖對象附近或上方放置文字。下圖為流程圖的范例。其中的畫布顏色、線條的顏色都可以通過繪圖工具欄修改;

10、如上面的步驟，我們已經很快的畫好了一個流程圖。但是，您可能會希望調整一下整個流程圖的位置，該如何操作呢?

首先用鼠標選取需要移動的圖形組。如圖所示的虛框部分，就是鼠標選取的區域;

11、注意到了嗎?被選取的圖形的所有節點都很清楚地顯示了出來;

12、此時，您可以用鼠標移動這個區域。就可以輕松的將整個需要移動的圖形組一次性的移動了。需要注意的是，必須確定鼠標為四向箭頭時才能拖動;

Worde制作流程圖的線條應該怎么畫

Word2003畫直線箭頭和斜線箭頭,這個是最簡單的,在WORD的畫圖工具中默認就能使用的.直接點擊小箭頭圖標,沒找小箭頭圖標的可以點擊

使用箭頭工具就能直接在WORD文檔中添加直線箭頭和斜線箭頭了.

Word2003畫雙箭頭,只需要單擊繪圖工具欄中的自選圖形里面的雙箭頭即可開始畫雙箭頭線了

Word2003畫折線箭頭,這是在WORD中是不能直接畫的,我們可以先通過利用直線工具畫出一條橫直線

同理,我們繼續利用直線工具畫出一條豎直線,并且利用箭頭工具畫一條直線箭頭

我們選擇這些線條,直接把它們移動并湊在一起,然后全選并湊后的圖形,點擊右鍵選擇組合—組合,就完成了折線箭頭的繪制了。
